Управление памятью. Свопинг
В UNIX System V Release 4 реализована сегментно-страничная модель памяти в ее традиционном виде. Наряду с механизмом управления страницами используется и механизм свопинга, когда на диск выталкиваются все страницы какого-либо процесса. Свопинг применяется в "предаварийных" ситуациях, когда размер свободной оперативной памяти уменьшается до некоторого заданного порога, так что работа всей системы очень затрудняется.

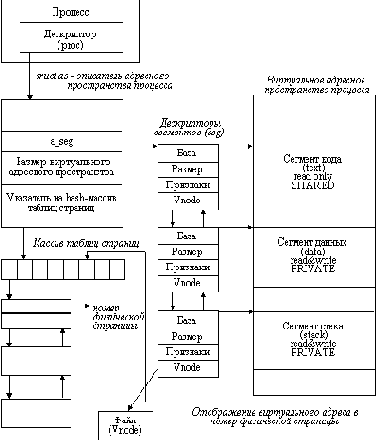

На рисунке 5.11 показаны основные структуры, описывающие виртуальное адресное пространство отдельного процесса. В дескрипторе процесса proc содержится указатель на структуру as, с помощью которой описываются все виртуальные сегменты, которыми обладает данный процесс. Элемент a_seg в структуре as указывает на первый дескриптор сегмента процесса. Каждый дескриптор сегмента (структура seg) описывает один виртуальный сегмент процесса. Дескрипторы сегментов процесса связаны в двунаправленный список. Дескриптор сегмента содержит базовый адрес начала сегмента в виртуальном адресном пространстве процесса, размер сегмента, а также указатели на операции, которые допускаются над этим сегментом (дублирование, освобождение, отображение и т.д.).
Имеются следующие типы виртуальных сегментов:
Текст (text) - содержит коды команд исполняемого модуля процесса. Он обычно обозначается "только для чтения", так чтобы ни сам процесс, ни другие процессы не могли изменить его кодовую часть. Текстовый сегмент может разделяться многими процессами, например, всеми пользователями, работающими с одним редактором.
Данные (data) - содержит данные, используемые и модифицируемые процессом во время выполнения. К сегменту данных обычно разрешается иметь доступ для чтения и записи. В отличие от текстового сегмента, сегмент данных никогда не разделяется другими процессами.
Стек (stack) - содержит стек процесса. Он помечается доступным для чтения и записи и, подобно сегменту данных, не может разделяться другими процессами.
Есть еще два типа сегментов:
Разделяемая память (shared memory) - область памяти, доступная для чтения и записи нескольким процессам.
Отображенный файл (mapped file) - сегменты отображенного файла используются для того, чтобы отобразить части файлов в адресное пространство процесса, и использовать стандартные механизмы ОС управления виртуальной памятью для ускорения доступа к файлам.
Поле s_data дескриптора сегмента указывает на структуру данных segvn_dat, в которой содержится специфическая для сегмента информация:
type: признак, является ли сегмент разделяемым или личным;
vp и offset: указатель на vnode файла и смещение в этом файле, которые задают адрес, начиная с которого расположены на диске данные этого сегмента;
amp: указатель на карту анонимных страниц сегмента.
Рис. 5.11. Сегментно-страничная модель виртуальной памяти UNIX
Каждый сегмент имеет связь с дисковым пространством, на котором хранятся данные, отображаемые в данный сегмент виртуального адресного пространства. Это может быть файл или часть файла на диске, или же это может быть область свопинга, которая файлом не является. Сегмент кода или сегмент инициализированных данных обычно связан с файлом, в котором хранится исполняемая программа. Под связью с файлом понимается отображение виртуального сегмента и его страниц на определенную область диска, из которой загружаются данные виртуальных страниц сегмента при их перемещении в оперативную память, а также куда помещаются данные при вытеснении виртуальных страниц на диск. Виртуальные страницы, которые были изначально взяты из определенного файла (который описывается на уровне ядра структурой vnode), называются vnode-страницами, а страницы, которые появились только при развертывании процесса (а это обычно страницы стека или неинициализированных сегментов данных) - анонимными страницами. Однако анонимные страницы также имеют связь с файлом, в который они выталкиваются при их вытеснении из физической памяти (так называемое свопинг-устройство). На свопинг-устройство также указывает vnode, поэтому в этом качестве может выступать любой файл, а перемещение страниц из свопинг-устройства в память осуществляется теми же функциями, что используются для vnode-страниц.
Отображение виртуальных страниц сегмента на физические задается с помощью таблицы HAT (Hardware Address Translation), указатель на которую имеется в структуре адресного пространства процесса as. Структура таблицы HAT зависит от аппаратной платформы, но в любом случае с ее помощью можно найти таблицу или таблицы страниц, содержащих дескрипторы страниц (структуры типа pte). Дескриптор страницы содержит признак наличия данной виртуальной страницы в физической памяти, номер соответствующей физической страницы, а также ряд признаков типа "модификация", "была ссылка", помогающих операционной системе планировать процесс вытеснения виртуальных страниц на диск.
В UNIX System V Release 4 используется алгоритм перемещения виртуальных страниц процесса в физическую память по запросу. Обычно при запуске процесса в физическую память помещается только небольшая часть страниц, необходимая для старта процесса, а остальные страницы загружаются при страничных сбоях. Очевидно, что начальный период работы любого процесса порождает повышенную нагрузку на систему. Если при поиске виртуального адреса в соответствующем дескрипторе обнаруживается признак отсутствия этой страницы в физической памяти, то происходит страничное прерывание, и ядро перемещает эту страницу с диска в физическую память. Для поиска страницы на диске используется информация из структуры s_data сегмента - либо vnode и offset, если страница типа vnode, либо информация о расположении анонимной страницы в области свопинга с помощью информации о ее расположении там по карте amp.
Если в физической памяти недостаточно места для размещения затребованной процессом страницы, то ОС выгружает некоторые страницы на диск. Этот процесс осуществляется специальным процессом ядра, "выталкивателем страниц", имеющем в UNIX System V Release 4 имя pageout. Для принятия решения о том, какую виртуальную страницу нужно переместить на диск, процессу pageout нужно иметь информацию о текущем состоянии физической памяти.
