Шлюзы
Итак, шлюз согласует коммуникационные протоколы одного стека с коммуникационными протоколами другого стека. Программные средства, реализующие шлюз, нет смысла устанавливать ни на одном из двух взаимодействующих компьютеров с разными стеками протоколов, гораздо рациональнее разместить их на некотором компьютере-посреднике. Прежде, чем обосновать это утверждение, рассмотрим принцип работы шлюза.

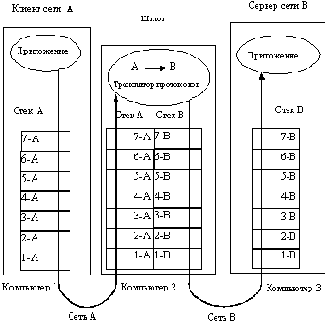

Рисунок 3.14 иллюстрирует принцип функционирования шлюза. В показанном примере шлюз, размещенный на компьютере 2, согласовывает протоколы клиентского компьютера 1 сети А с протоколами серверного компьютера 3 сети В. Допустим, что две сети используют полностью отличающиеся стеки протоколов. Как видно из рисунка, в шлюзе реализованы оба стека протоколов.
Рис. 3.14. Принципы функционирования шлюза
Запрос от прикладного процесса клиентского компьютера сети А поступает на прикладной уровень его стека протоколов. В соответствии с этим протоколом на прикладном уровне формируются соответствующий пакет (или несколько пакетов), в которых передается запрос на выполнение сервиса некоторому серверу сети В. Пакет прикладного уровня передается вниз по стеку компьютера сети А, а затем в соответствии с протоколами канального и физического уровней сети А поступает в компьютер 2, то есть в шлюз.
Здесь он передается от самого нижнего к самому верхнему уровню стека протоколов сети А. Затем пакет прикладного уровня стека сети А преобразуется (транслируется) в пакет прикладного уровня серверного стека сети В. Алгоритм преобразования пакетов зависит от конкретных протоколов и, как уже было сказано, может быть достаточно сложным. В качестве общей информации, позволяющей корректно провести трансляцию, может использоваться, например, информация о символьном имени сервера и символьном имени запрашиваемого ресурса сервера (в частности, это может быть имя каталога файловой системы). Преобразованный пакет от верхнего уровня стека сети В передается к нижним уровням в соответствии с правилами этого стека, а затем по физическим линиям связи в соответствии с протоколами физического и канального уровней сети В поступает в другую сеть к нужному серверу. Ответ сервера преобразуется шлюзом аналогично.
