Этапы выполнения RPC
Взаимодействие программных компонентов при выполнении удаленного вызова процедуры иллюстрируется рисунком 3.2. После того, как клиентский стаб был вызван программой-клиентом, его первой задачей является заполнение буфера отправляемым сообщением. В некоторых системах клиентский стаб имеет единственный буфер фиксированной длины, заполняемый каждый раз с самого начала при поступлении каждого нового запроса. В других системах буфер сообщения представляет собой пул буферов для отдельных полей сообщения, причем некоторые из этих буферов уже заполнены. Этот метод особенно подходит для тех случаев, когда пакет имеет формат, состоящий из большого числа полей, но значения многих из этих полей не меняются от вызова к вызову.
Затем параметры должны быть преобразованы в соответствующий формат и вставлены в буфер сообщения. К этому моменту сообщение готово к передаче, поэтому выполняется прерывание по вызову ядра.
Рис. 3.2. Remote Procedure Call
Когда ядро получает управление, оно переключает контексты, сохраняет регистры процессора и карту памяти (дескрипторы страниц), устанавливает новую карту памяти, которая будет использоваться для работы в режиме ядра. Поскольку контексты ядра и пользователя различаются, ядро должно точно скопировать сообщение в свое собственное адресное пространство, так, чтобы иметь к нему доступ, запомнить адрес назначения (а, возможно, и другие поля заголовка), а также оно должно передать его сетевому интерфейсу. На этом завершается работа на клиентской стороне. Включается таймер передачи, и ядро может либо выполнять циклический опрос наличия ответа, либо передать управление планировщику, который выберет какой-либо другой процесс на выполнение. В первом случае ускоряется выполнение запроса, но отсутствует мультипрограммирование.
На стороне сервера поступающие биты помещаются принимающей аппаратурой либо во встроенный буфер, либо в оперативную память. Когда вся информация будет получена, генерируется прерывание. Обработчик прерывания проверяет правильность данных пакета и определяет, какому стабу следует их передать.
Если ни один из стабов не ожидает этот пакет, обработчик должен либо поместить его в буфер, либо вообще отказаться от него. Если имеется ожидающий стаб, то сообщение копируется ему. Наконец, выполняется переключение контекстов, в результате чего восстанавливаются регистры и карта памяти, принимая те значения, которые они имели в момент, когда стаб сделал вызов receive.
Теперь начинает работу серверный стаб. Он распаковывает параметры и помещает их соответствующим образом в стек. Когда все готово, выполняется вызов сервера. После выполнения процедуры сервер передает результаты клиенту. Для этого выполняются все описанные выше этапы, только в обратном порядке.
Рисунок 3.3 показывает последовательность команд, которую необходимо выполнить для каждого RPC-вызова, а рисунок 3.4 - какая доля общего времени выполнения RPC тратится на выполнение каждого их описанных 14 этапов. Исследования были проведены на мультипроцессорной рабочей станции DEC Firefly, и, хотя наличие пяти процессоров обязательно повлияло на результаты измерений, приведенная на рисунке гистограмма дает общее представление о процессе выполнения RPC.
Рис. 3.3. Этапы выполнения процедуры RPC

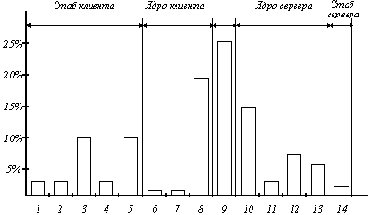

Рис. 3.4. Распределение времени между 14 этапами выполнения RPC
