- резерв для нужд операционной системы (available for use).

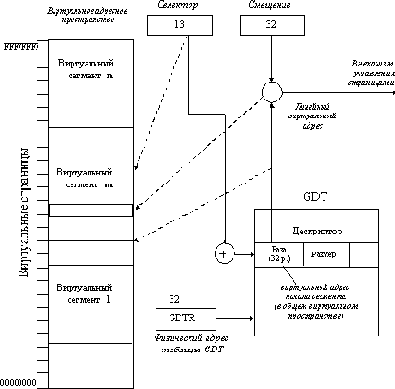

Рис. 2.22. Сегментно-страничный механизм

Рис. 2.23. Формат дескриптора страницы

При небольшом размере страницы процессора i386 относительно размеров адресных пространств, таблица страниц должна занимать в памяти весьма значительное место - 4 байта ( 1М = 4 Мбайта. Это слишком много для нынешних моделей персональных компьютеров, поэтому в процессоре i386 используется деление всей таблицы страниц на разделы по 1024 дескриптора. Размер раздела выбран так, чтобы один раздел занимал одну физическую страницу (1024 ( 4 байта = 4 Кбайта). Всего получается 1024 раздела (1024 ( 1024 = 1М). Для того, чтобы не хранить все разделы таблицы страниц одновременно в физической памяти, используется каталог разделов таблицы страниц, который использует такие же по структуре дескрипторы страниц, что и в таблице страниц. Поэтому для хранения информации о дескрипторах 1024 разделов необходима память 4 К, т.е. одна физическая страница. Совокупность дескрипторов, описывающих состояние и характеристики виртуальных страниц разделов таблицы страниц, называется каталогом разделов или таблиц. Виртуальная страница, хранящая содержимое каталога, всегда находится в физической памяти, и номер ее физической страницы указан в специальном управляющем регистре CR3 процессора (точнее, в одном из полей этого регистра).

Преобразование линейного виртуального адреса в физический происходит следующим образом (рисунок 2.24). Поле номера виртуальной страницы (старшие 20 разрядов) делится на две равные части по 10 разрядов - поле номера раздела и поле номера страницы в разделе. С помощью номера физической страницы, хранящей каталог и смещения в этой странице, задаваемого полем номера раздела, процессор находит дескриптор виртуальной страницы раздела. В соответствии с атрибутами этого дескриптора определяются права доступа к этой странице, а также наличие ее в физической памяти. В случае ее отсутствия происходит страничное прерывание, и операционная система должна в этом случае переместить ее в память.
После того, как нужная страница находится в памяти, для определения адреса элемента данных используется смещение, определяемое полем номера страницы линейного виртуального адреса.

Таким образом, при доступе к странице в процессоре используется двухуровневая схема адресации страниц, что замедляет преобразование, но позволяет использовать страничный механизм и для хранения самой таблицы страниц, и существенно уменьшить объем физической памяти для ее хранения. Для ускорения страничных преобразований в блоке управления страницами используется ассоциативная память, в которой кэшируется 32 комбинации "номер виртуальной страницы - номер физической страницы". Эта специальная кэш-память (дополнительная по отношению к 8 Кбайтному кэшу данных процессоров i486 и Pentium) значительно ускоряет преобразование адресов, так как в случае попадания в кэш длительный процесс, описанный выше, исключается.

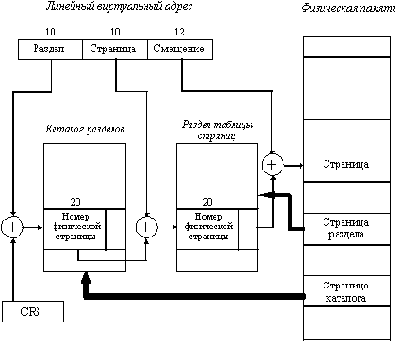

Рис. 2.24. Преобразование линейного виртуального адреса в физический адрес

Организация виртуальной памяти в процессоре i386 позволяет защитить адресные пространства различных процессов за счет двух механизмов:

  • Изоляция адресных пространств процессов в физической памяти путем назначения им различных физических страниц или сегментов (если страничный механизм отключен).

  • Защита сегментов от несанкционированного доступа с помощью привилегий четырех уровней.
